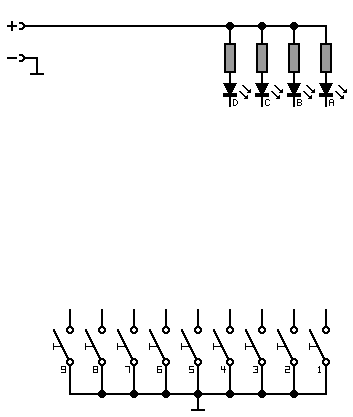

Ihr sollt nun den Schaltplan vervollständigen, indem ihr die Verbindungsleitungen einzeichnet. Und nicht die Dioden vergessen, denn die sind nötig, um den Strom in die richtigen Leitungen fließen zu lassen.

Falls ihr das nebenstehende Bild zum erstellen des Schaltplans benutzen wollt: Im Kontextmenue (Maus über dem Bild, rechte Maustaste drücken) "Bild speichern unter..." aufrufen oder direkt mit einem Dateimanager aus dem Elektronik-Kurs-Verzeichnis raussuchen (Unterverzeichnis: "gfx", Dateiname: "bcd_decoder_aufgabe.gif").

Wenn ihr euren Schaltplan fertiggestellt habt (z.B. mit einem Malprogramm), dann könnt ihr ihn hier mit meiner Lösung vergleichen.
